Lichtbak timer

Gezien de oude mechanische timer van de lichtbak letterlijk uit elkaar was geknalt moest er wat nieuws komen. De eisen waren simpel: makkelijk te bedienen, nauwkeurig en instelbaar van 1 seconde tot een uur of meer. Toen heb ik maar meteen wat leuks bedacht met een AVR, LCD en keypad.

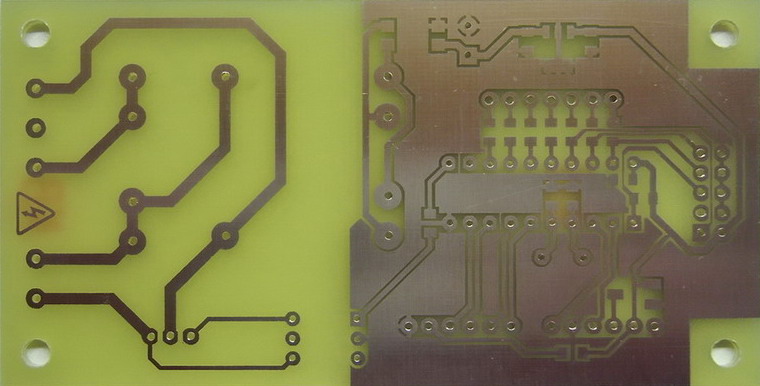

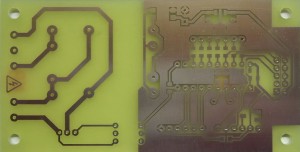

Ik probeer mijn printen altijd dubbelzijdig te gebruiken, terwijl er maar aan 1 kant koper zit. Kleine dingen zoals weerstanden en condensatoren komen dus altijd in SMD op de onderkant te zitten. Dat is bij de geëtste en deels gesoldeerde print goed te zien:

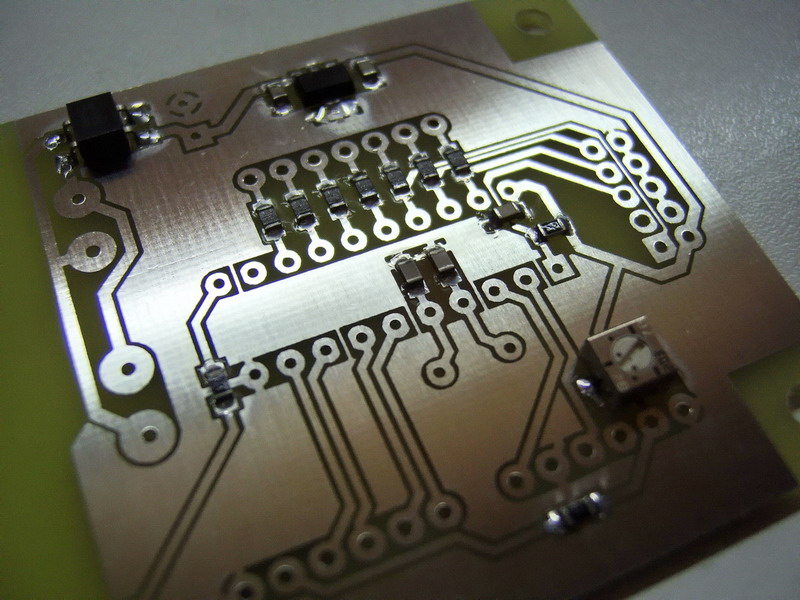

Ook de spanningsregelaar zit aan de onderkant van de print waarbij het groundplane als koeling wordt gebruikt.
Let ook goed op het groundplane dat halverwege afgekapt is om genoeg isolatie te houden tussen laagspanning en 230V~.

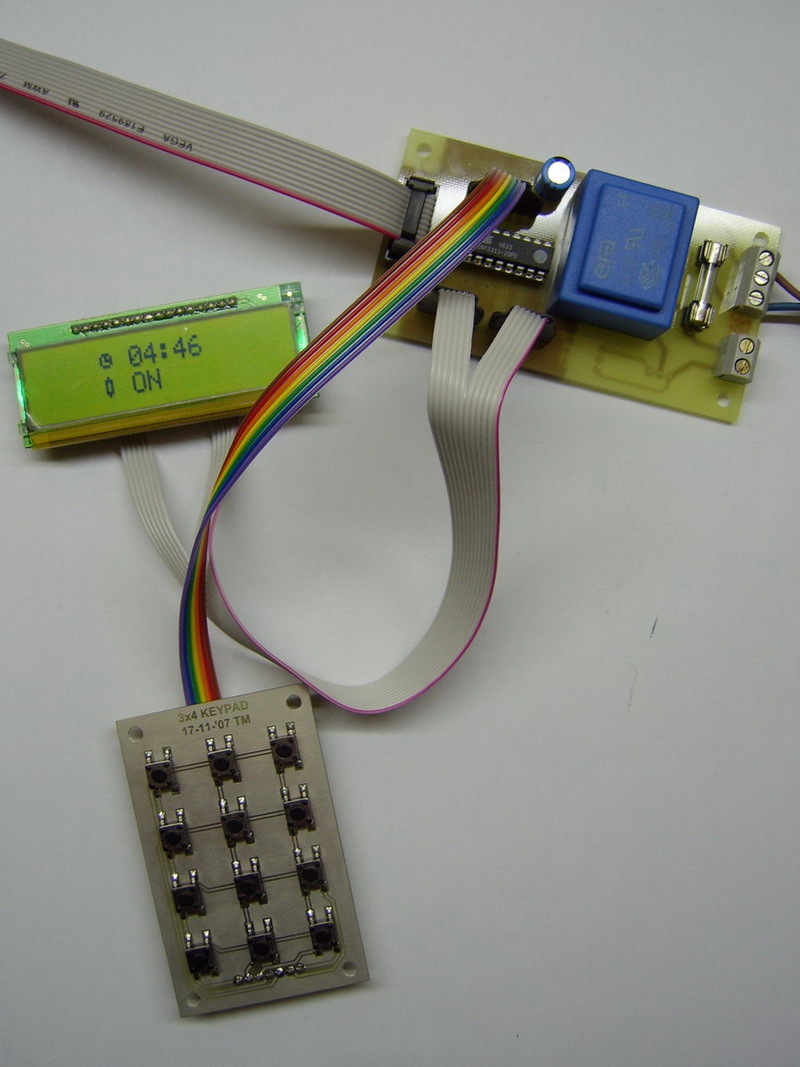

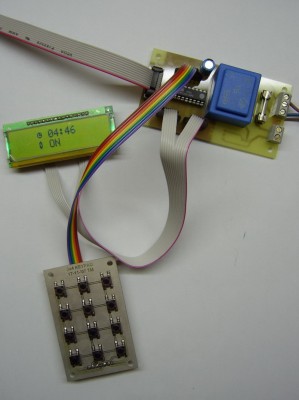

Het keypad en het LCD zijn met normale pinheaders met de print verbonden. Ook zit er een ICSP connector op de print om een ander programma in de AVR te stoppen.

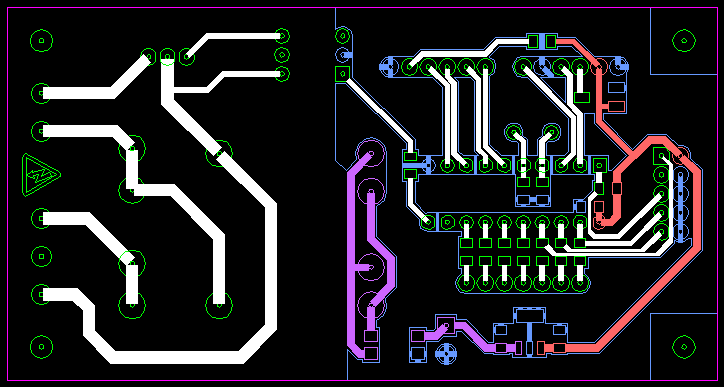

Later heb ik deze schakeling nog eens op Circuits Online gezet, met bijbehorende printlayout. Je kan deze hier vinden.
