Binaire klok

Ik wilde al een tijdje een binaire klok maken, maar ik wilde er iets speciaals mee doen. Na lang zoeken kwam ik toevallig een mooi achtergrondplaatje tegen in de animeserie Chrno Crusade, een stel tandwielen.

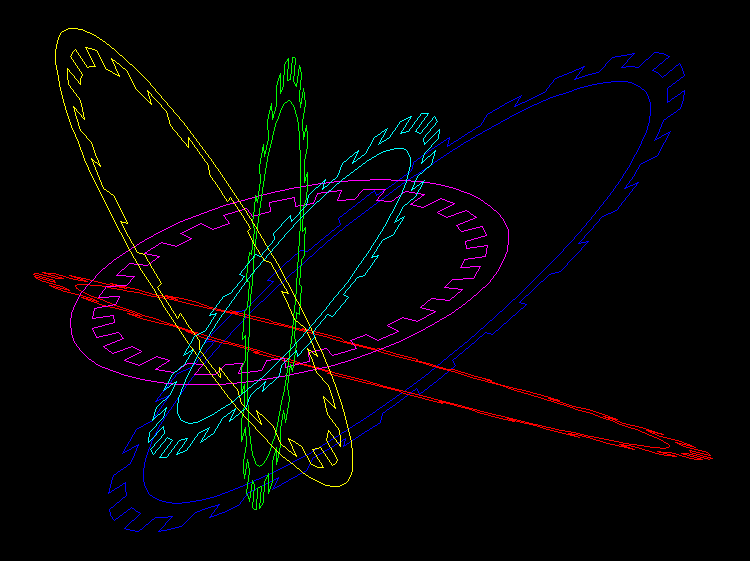

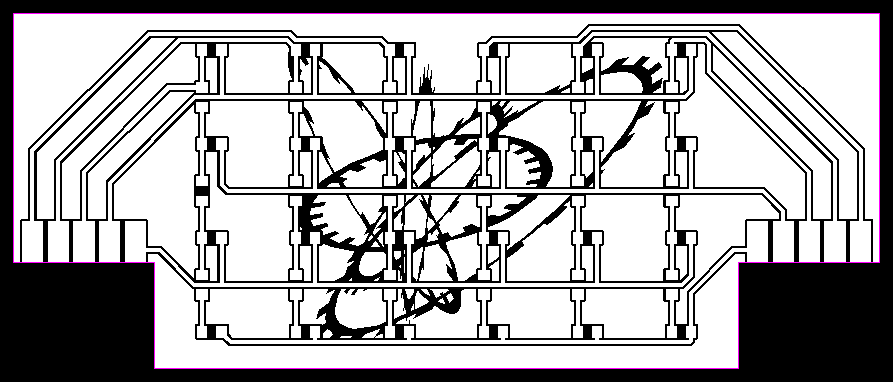

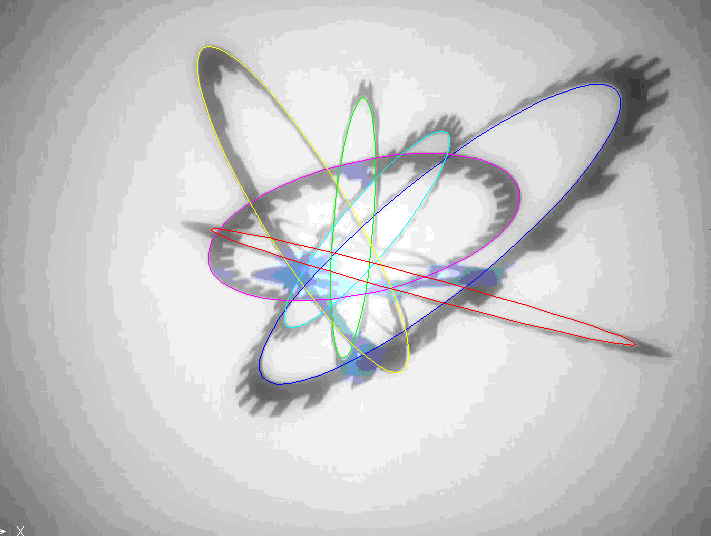

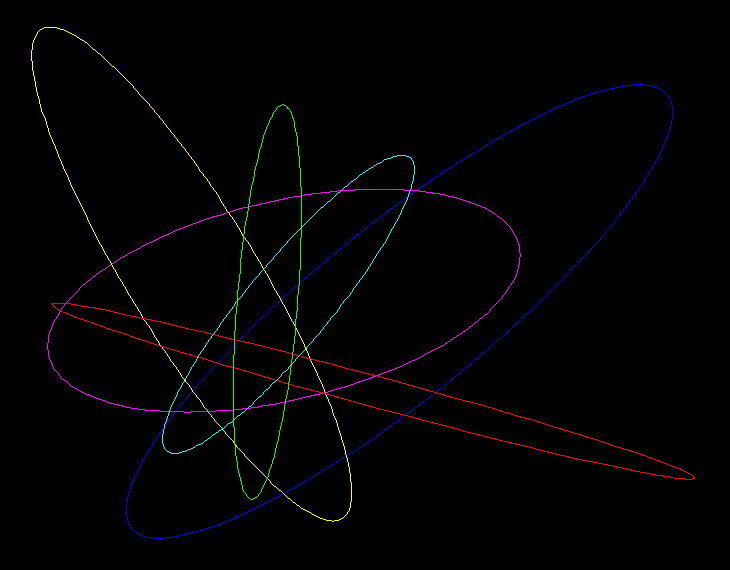

Die tandwielen heb ik gebruikt als afbeelding in het groundplane van het display. Hieronder zie je de verschillende stappen van screenshot naar printlayout:

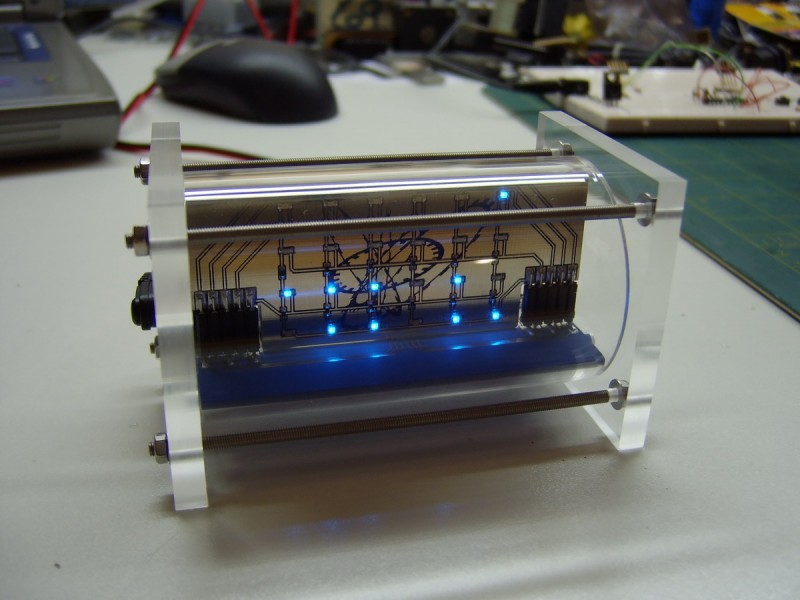

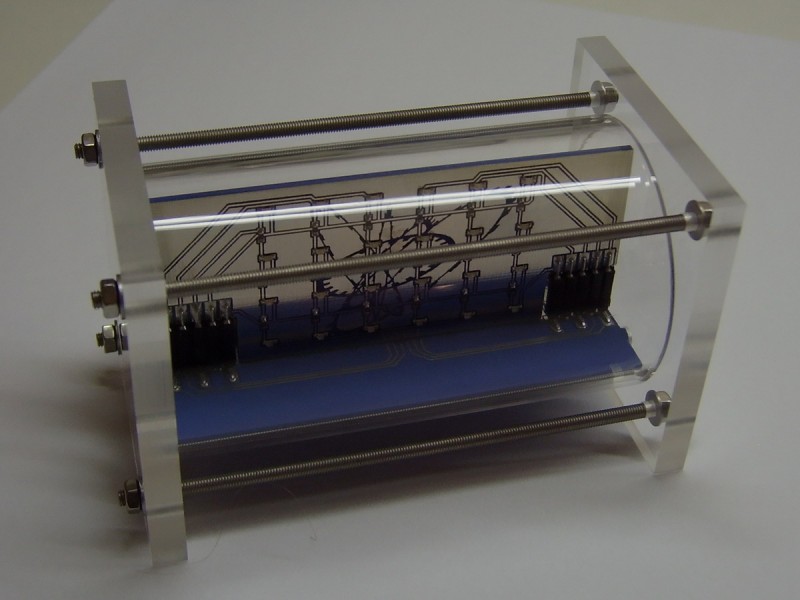

Naast het display was er natuurlijk ook een aansturing en behuizing nodig. De aansturing is geheel SMD geworden, en de behuizing een plexiglazen buis.

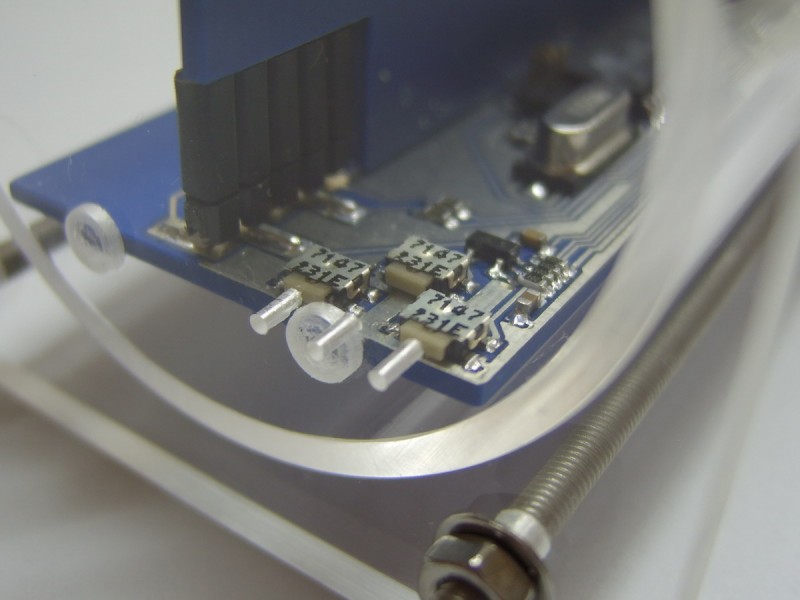

Als voeding wordt een normale adapter gebruikt, die via een standaard powerconnector met de print verbonden is. De tijd kan ingesteld worden met 3 kleine drukknopjes aan de andere zijkant.

Gezien het grote aantal aanvragen ben ik momenteel aan het uitzoeken of het mogelijk is een kleine serie van deze klokken te maken. De nieuwe versie zal dan wel iets meer mogelijkheden krijgen, zoals de netspannings als tijdbasis gebruiken en een DCF77 ingang. De afbeelding in het display blijft natuurlijk wel hetzelfde.
